Москва

Выберите город

8-800-600-08-95 info@emalplus.ru

Эмаль ХВ-785

Цена: от 160 ₽/кг
-+
Быстрый заказ

ГОСТ 7313-75

Эмаль ХВ-785 – химстойкий лакокрасочный материал, изготовленный на основе алкидных и поливинилхлоридных смол. В их состав, для получения суспензии, вводятся пигменты, органические растворители и наполнители. Чтобы придать материалу эластичность, в раствор добавляются пластификаторы. В эмаль черного цвета вводится дополнительный компонент – карандашный графит.

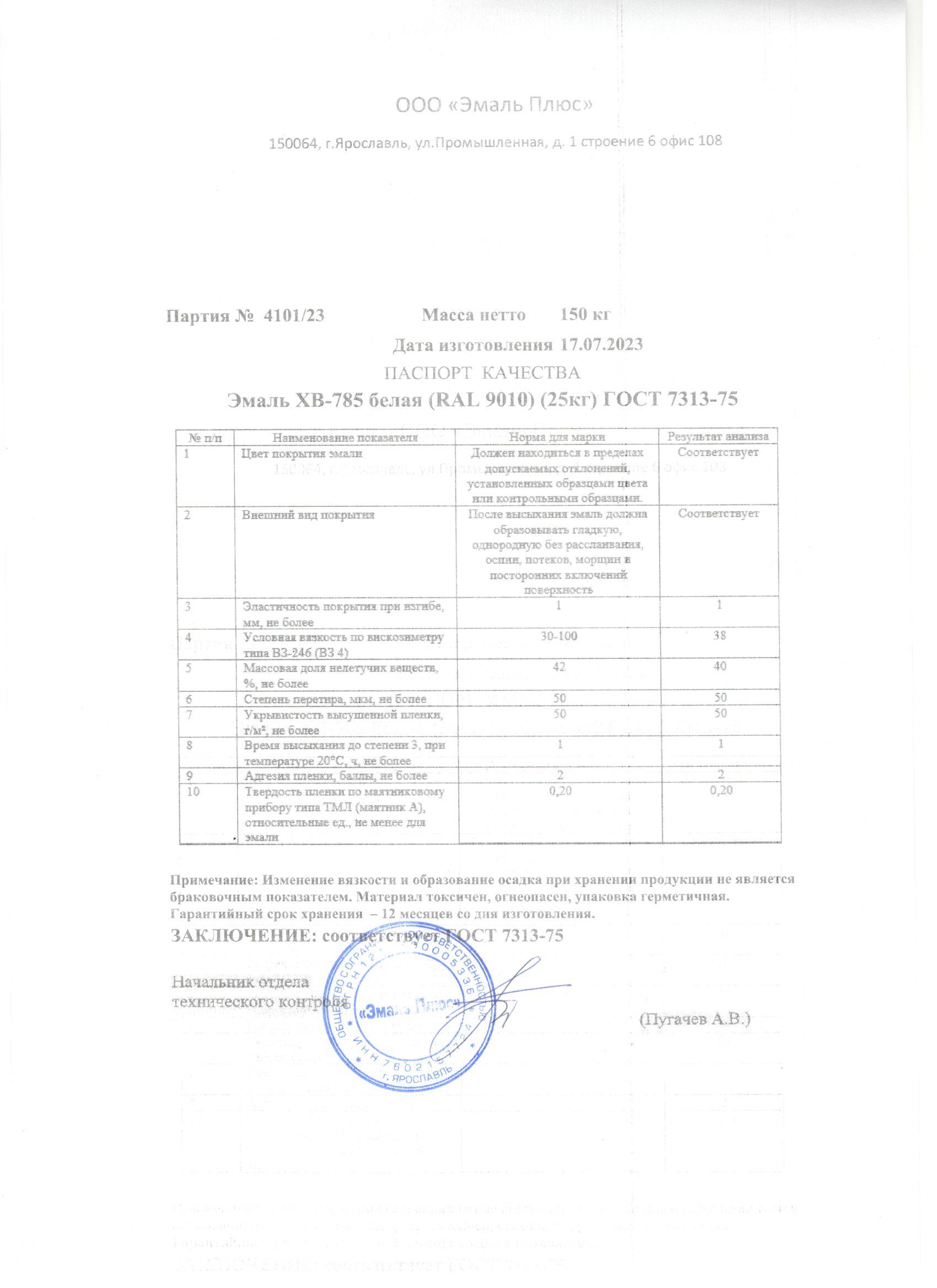

Технические характеристики эмали ХВ-785

  • Цвет – любой по желанию заказчика;
  • Время высыхания до ст.3 при температуре (20±2)°С – не более 1 часа, до ст. 5 – не более 24 часов. Полная кристаллизация покрытия происходит в течение трех дней;
  • Доля нелетучих веществ по массе эмали – 23-36%, массы;
  • Расход на один слой – 250 г\м²;
  • Рекомендуемая толщина слоя – 18-23 мкм;
  • Рекомендуемое количество слоев эмали – 2-3;
  • Температура поверхности должна быть выше точки росы не менее чем на 3°С.

Применение поливинилхлоридной краски

Продукт выпускается в виде однокомпонентного материала со стандартными оттенками: красно-коричневый, белый, черный, серый. По согласованию с заказчиком, цвета могут быть другими, в зависимости от типа добавленного пигмента. Ориентироваться на каталог RAL. Черные и красно-коричневые составы используются для обработки металлических поверхностей, эксплуатируемых в условиях атмосферной среды.

Для комплексной защиты, ХВ-785 используется в многослойной системе с лаками и грунтовками. Покрытие наносится на металлические, бетонные/железобетонные строительные конструкции и оборудование. Создает защитный слой от воздействия солей, щелочей, агрессивных газов и кислот различного типа: соляная, серная, фосфорная. Материал разработан для применения во внутренних помещениях и на открытом воздухе.

Как подготовить эмаль?

При хранении в холодном месте, краску выдержать при комнатной температуре не менее 8 часов. Вскрыв тару, удалить с поверхности пленку при ее наличии. Раствор тщательно перемешать до самого дна, до получения однородной консистенции. Для получения оптимальной вязкости, смесь разбавляется растворителями Р-4 или Р-4А до 10% от общей массы. Не рекомендуем использовать другие растворители!

В подготовленном составе не должно быть комочков, посторонних вхождений, пузырьков. Эмаль наносится методом распыления (пневматическое, безвоздушное) и с использованием кисти (для полосового окрашивания и обработки труднодоступных участков).

Подготовка поверхностей

  • Бетонные основания, ранее эксплуатируемые – шпатлевание видимых дефектов, очистка от следов грязи и масел. При наличии выступающей арматуры, срезать и зачистить. Перед нанесением ХВ-785, провести обеспыливание бетона.
  • Новый бетон – очистка от высолов, придание шероховатости для глянцевых поверхностей. Окрашивать после полного формирования и твердения бетонного слоя – в среднем, через 28 дней после изготовления бетона.
  • Металл – удаление острых кромок, заусенцев, рваных участков, брызг, подрезов, остатков флюса. Очистка от грязи, ржавчины, окалины, пригара. Обеспыливание и обезжиривание.

Шероховатость железобетонных, металлических и бетонных поверхностей должна быть не ниже 4 класса. Перед нанесением эмали, основания обрабатываются грунтовочными составами ХС, ФЛ. Рекомендуемое количество слоев – одно-двухслойное; при повышенной шероховатости – 3 слоя.

Работы по окрашиванию проводятся при температурах – от –30ºС до +40 ºС; при влажности – не более 80%.

Расход эмали

Количество краски для одного слоя – 250г/м2 (в среднем). Расход зависит от нескольких факторов – от способа нанесения, состояния поверхностей и практических навыков работника.

Формирование защитной пленки

Полная кристаллизация покрытия происходит в течение трех дней при комнатной температуре; при более низких t – до 14 дней. Монтаж и транспортирование окрашенных конструкций производится не ранее, чем через 24 часа. При повреждении покрытия, участок очистить, обеспылить, обезжирить и обработать еще раз эмалью. Для высыхания нанесенных слоев не использовать нагревание – процесс выполняется в естественных условиях.

Меры предосторожности

Рабочее место должно быть проветриваемым и оснащенным средствами пожарной безопасности. Учитывая токсичность компонентов, избегать вдыхания паров. Использовать респиратор, перчатки и специальный костюм. При работе на открытом воздухе, приостановить процесс окрашивания при сильном ветре и во время осадков.

Хранение эмали

Тара размещается под укрытием (на улице) или в боксах, оборудованных приточно-вытяжной вентиляцией. Температура для хранения – от –60ºС до + 40ºС. Складировать вдали от искрообразующего и теплооборудования; беречь от попадания прямого солнечного света. При разливании сырья, полностью удалить раствор с пола и утилизировать вспомогательные средства в специально отведенном месте.

При соблюдении рекомендаций производителя, срок хранения составляет 6 месяцев с даты выпуска.

Лакокрасочная продукция по стоимости производителя

Компания «Эмаль Плюс» предлагает по выгодной цене эмаль ХВ-785, изготовленную в соответствии с требованиями ГОСТ. Продукция сертифицирована и оснащается при продаже сопроводительными документами. Товар реализуется любыми партиями, с доставкой по России или путем самовывоза со склада магазина. Для постоянных покупателей и партнеров предусмотрена гибкая система скидок.

ЛКМ по применениюПромышленные, Химстойкие
ЛКМ по типу защищаемой поверхностиМеталл, Бетон
ЛКМ по составуХВ
ЛКМ по типуЭмаль
