Москва

Выберите город

Каталог товаров
8-800-600-08-95 info@emalplus.ru

Грунтовка ЭП-057

Цена: от 380 ₽/кг
-+
Быстрый заказ

Применение и свойства

Грунт ЭП-057 относится к новому поколению антикоррозийных материалов и применяется в железнодорожном, морском транспорте, в сельском хозяйстве для защиты черных металлов от коррозии. Покрытие на основе грунтовки обладает высокой водостойкостью, протекторные свойства обеспечивают долговечность. Грунт используют для грунтования поверхностей, эксплуатируемых в промышленной атмосфере, а также металлоконструкций, которые постоянно контактируют с пресной и морской водой. Цинк в составе данного грунта — это возможность защитить металл во влажных, агрессивных средах. Поверх грунта можно наносить эмали типа ХВ, ХС, ЭП.

Грунтовка представляет собой двухупаковочный материал: основа (цинковый порошок, раствор эпоксидной смолы) и отвердитель № 3. Применение ЭП 057 является одним из основных методов холодного цинкования.

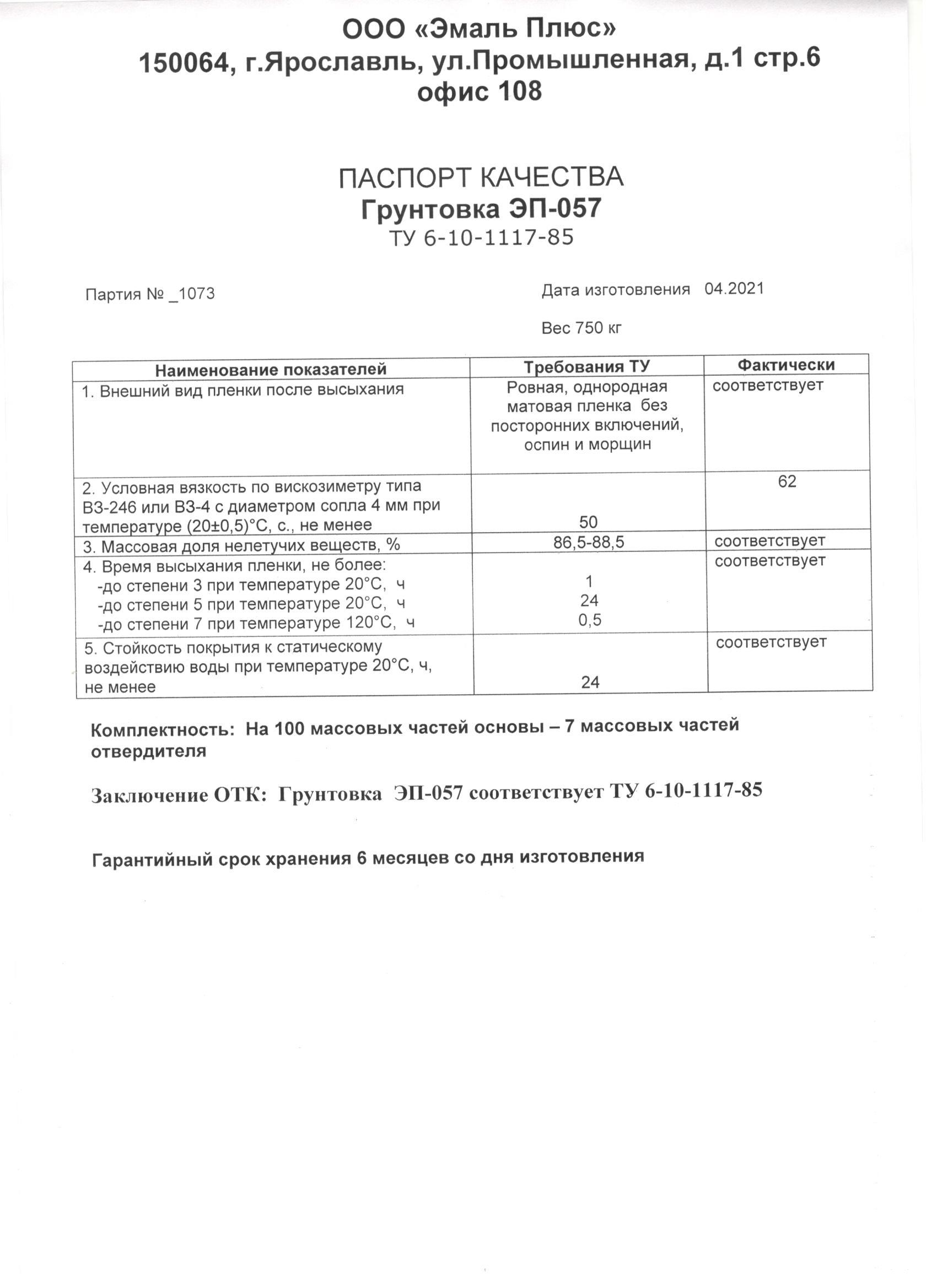

Технические характеристики грунтовки ЭП-057

  • Внешний вид покрытия — матовое, шероховатое;
  • Цвет — серый;
  • Время высыхания до ст.1 при температуре (20±2)°С — не более 1 часа, до ст.3 при температуре (20±2)°С — не более 24 часов, до ст.3 при температуре 120°С — не более 0,5 часа;
  • Доля нелетучих веществ по массе — 86,5-88,5%,масс;
  • Расход на один слой — 260-310 г\м²;
  • Толщина одного слоя — 60-70 мкм;
  • Рекомендуемое количество слоев — 1-2;
  • Имеет высокий сухой остаток (не менее 86%);
  • Рекомендуемая вязкость по вискозиметру типа ВЗ-4 при нанесении валиком и кистью — 60-080 с, при нанесении пневматическим распылением — 16-20 с, при нанесении безвоздушным распылением — 20-40 с;
  • Температура поверхности должна быть выше точки росы не менее чем на 3°С.

Разбавитель

В качестве разбавителя используют растворитель толуол, ксилол, Р-4, РП

Нанесение

Подготовка поверхности: осуществляется по ГОСТ 9.402 (степень очистки от окислов – 2, степень обезжиривания — 1) или по МС ИСО 8501-1 (до степени Sa2 ½ или St3). При проведении сварочных работ на стали, поверхности стыкуемых под сварку деталей должны быть очищены от грунтовочного покрытия. Условия нанесения: перед применением убедиться, что основа грунтовки хорошо перемешана и однородна по всему объему тарного места. За 30 минут перед нанесением готовят композицию, для чего к основе добавляют при тщательном перемешивании отвердитель № 3 (или ПЭПА) из расчета указанного в паспорте качества, доводят до рабочей вязкости растворителем толуол, ксилол или Р-4 и затем фильтруют через 2÷3 слоя марли. Грунтовка протекторная наносится при температуре окружающего воздуха от 5°С до 30°С пневматическим распылением, кистью или валиком. Межслойная сушка составляет 1-2 часа при температуре (20±2)°С. Толщина слоя наносимого на металл под сварку составляет 20 мкм. Время окончательной сушки при температуре 18-20°С сутки. Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3ºС.

Очистка инструментов

Растворители РП, 646, 647, 648, Р-4, Р-5.

Жизнеспособность

При температуре (20±2)°С не менее 12 часов.

Срок хранения

Срок хранения в невскрытой заводской упаковке 6 месяцев со дня изготовления.

Меры предосторожности, хранение

Огнеопасно! Беречь от огня! Наносится грунт при хорошей вентиляции, с использованием индивидуальных средств защиты. Не допускать попадания на кожу и в органы дыхания. Хранить при температуре от минус 40°С до 40°C. Беречь от прямых солнечных лучей.


ЛКМ по применениюАнтикоррозионные, Промышленные, Судовые, Железнодорожные
ЛКМ по составуЭП
ЛКМ по типу защищаемой поверхностиМеталл
ЛКМ по типуГрунтовка
